Wasserdichte Kabelmuffe IP68 | Schraubverbinder + 3-polige Schnellverbinder 450 V 17,5 A für Kabel 5–10 mm | M683-B

Schnellverbinder + Schraubanschluss 3-polig • 0,5 mm² - 1,5 mm² • 17,5 A • 450 V • IP68 • Ø 5-10 mm

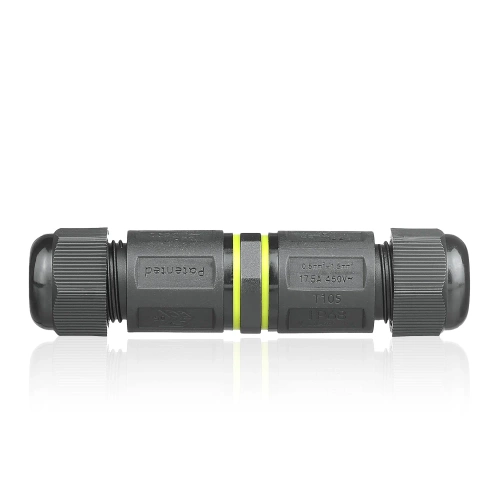

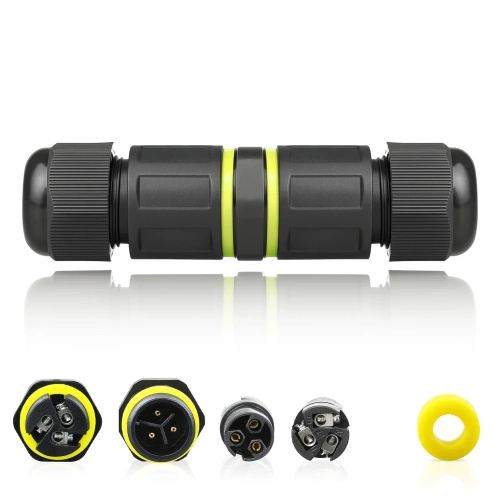

Hermetische Kabelmuffe IP68 ist eine zuverlässige und universelle Lösung für das sichere Verbinden, Verteilen und Verlängern von Elektrokabeln in Umgebungen, die eine hohe Dichtigkeit erfordern.

Geeignet für den Einsatz in oberirdischen und unterirdischen Installationen sowie in feuchten Umgebungen. Sie sorgt für eine dauerhafte und stabile Verbindung auch bei extremen Wetterbedingungen.

Das Verbindungselement ist geeignet für:

• Industrieanlagen,
• Energieanlagen,
• Garteninstallationen,
• LED-Außenbeleuchtungssysteme,
• Wasserpumpen,
• Torautomatisierung,
• CCTV-Systeme,
• Signaltechnik,
• Marineanwendungen.

• Schutzart IP68 bietet vollständigen Schutz vor Wasser und Staub, auch bei längerem Untertauchen.
• Kompatibel mit Kabeln unterschiedlicher Durchmesser.
• Gehäuse aus Polyamid PA66 und Polycarbonat – beständig gegen UV, Stöße, Feuer und Chemikalien.
• Großer Betriebstemperaturbereich – von -40°C bis +105°C (kurzzeitig bis +120°C).
• Betriebsspannung bis zu 450 V AC und Stromstärke bis zu 17,5 A.

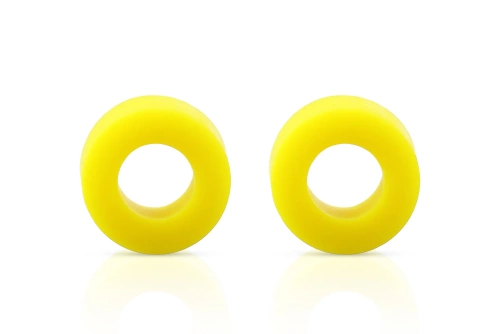

• Integrierte Silikondichtungen und Verschraubungen bieten maximale Dichtigkeit sowie Schutz vor Korrosion und Feuchtigkeitskondensation.

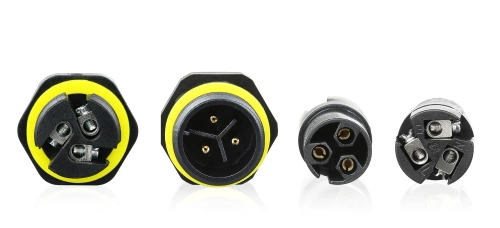

• Schraubverbindung mit Schnellverbinder – kein Löten erforderlich.

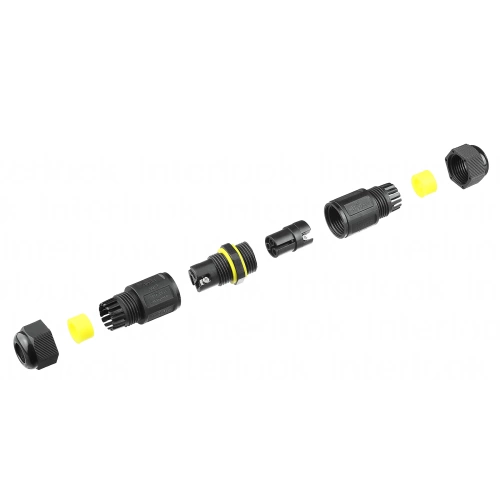

• Konstruktion ermöglicht schnelle Montage und Demontage ohne Spezialwerkzeug.

Anwendung

Die Muffe ist zur Verbindung von Kabeln in folgenden Installationen bestimmt:

• Garten-, Fassaden- und Straßenbeleuchtung,
• Pumpen, Springbrunnen, Schwimmbäder und Teiche,
• Automatisierungs- und Überwachungssysteme,
• Industriemaschinen und Steuerungen,
• Oberirdische und unterirdische Anschlüsse im Bauwesen und in der Energieversorgung.

Technische Daten

• Modell: M683-B
• Schutzart: IP68
• Temperaturbereich: T105 -40°C ~ +105°C
• Nennspannung: bis 450 V AC
• Nennstrom: bis 17,5 A
• Material: PA66 / PC, UV- und feuerbeständig
• Anschlusstyp: Schraubverbindung + Schnellverbinder
• Kabeldurchmesser: 5 - 10 mm
• Gehäusefarbe: schwarz / gelbe Dichtungen
• Abmessungen: 9,5 x 2,4 cm
• Zertifikate: ENEC, CE, CB, UKCA, NSW, ETL, ROHS
