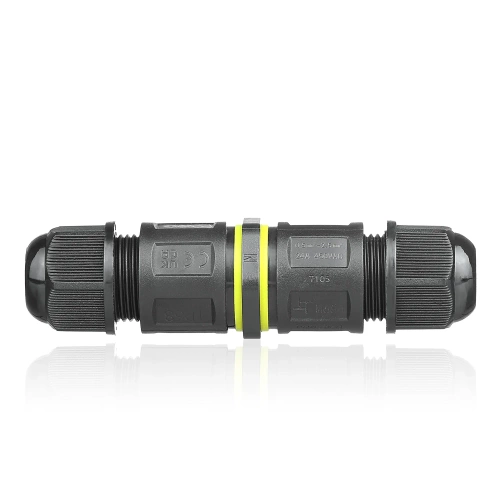

Wasserdichte Kabelmuffe IP68 | Schraubverbinder 3-polig 450 V 24 A für Kabel 4–11 mm | M684-B

Schraubanschluss 3-polig • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 4-8 mm oder Ø 6-11 mm

Hermetische Kabelmuffe IP68 ist eine zuverlässige und vielseitige Lösung für das sichere Verbinden, Verteilen und Verlängern von Elektroleitungen unter Bedingungen mit hohen Anforderungen an die Dichtheit.

Geeignet für den Einsatz in oberirdischen und unterirdischen Installationen sowie in feuchten Umgebungen. Sie gewährleistet eine dauerhafte und stabile Verbindung auch bei extremen Wetterbedingungen.

Das Anschlussstück findet Anwendung in:

• industriellen Installationen,
• Energietechnik,
• Gartenanlagen,
• Aussen-LED-Beleuchtungssystemen,
• Wasserpumpen,
• Torantrieben,
• CCTV-Systemen,
• Signaltechnik,
• Schifffahrtsindustrie.

• Schutzart IP68 garantiert vollständige Wasser- und Staubdichtigkeit, auch bei längerem Untertauchen.
• Kompatibel mit Kabeln unterschiedlicher Durchmesser.
• Gehäuse aus Polyamid PA66 und Polycarbonat, beständig gegen UV, Schläge, Feuer und Chemikalien.
• Großer Betriebstemperaturbereich – von -40°C bis +105°C (kurzzeitig bis +120°C).
• Betrieb bei Spannungen bis zu 450 V AC und Strömen bis zu 24 A möglich.
• Eingebaute Silikondichtungen und Zugentlastungen sorgen für maximale Dichtheit sowie Schutz vor Korrosion und Feuchtigkeitskondensation.
• Schraubverbindung – kein Löten erforderlich.

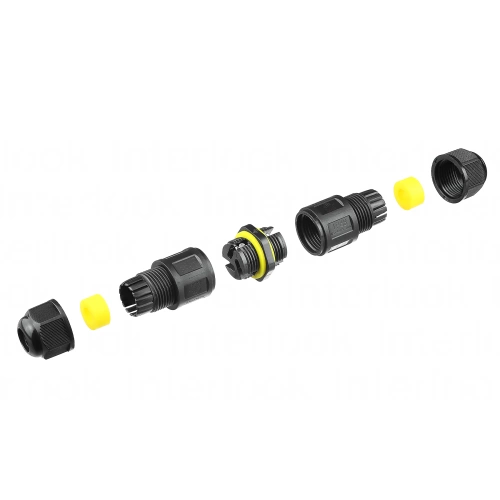

• Die Konstruktion ermöglicht einen schnellen Ein- und Ausbau ohne Spezialwerkzeug.

Anwendung

Die Muffe ist zum Verbinden von Leitungen in folgenden Installationen bestimmt:

• Garten-, Fassaden- und Straßenbeleuchtung,
• Pumpen, Springbrunnen, Schwimmbädern und Teichen,
• Automatisierungs- und Überwachungssystemen,
• Industriemaschinen und Steuerungen,
• oberirdischen und unterirdischen Anschlüssen im Bauwesen und in der Energieversorgung.

Technische Daten

• Modell: M684-B
• Schutzart: IP68
• Temperaturbereich: T105 -40°C ~ +105°C
• Nennspannung: bis 450 V AC
• Nennstrom: bis 24 A
• Material: PA66 / PC, UV- und feuerbeständig

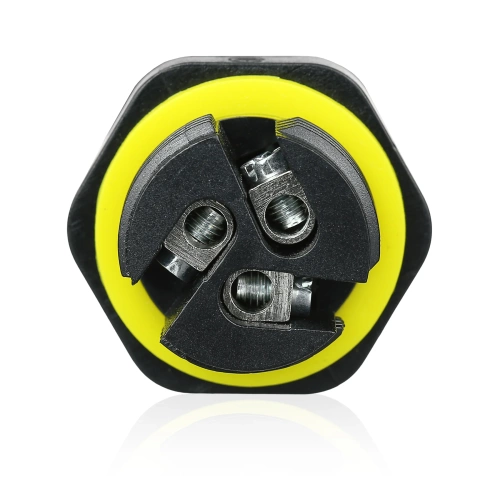

• Verbindungstyp: Schraubklemmen
• Kabeldurchmesser: 4 - 8 mm oder 6 - 11 mm
• Gehäusefarbe: schwarz / gelbe Dichtungen
• Abmessungen: 10 x 2,6 cm
• Zertifikate: ENEC, CE, CB, UKCA, NSW, ETL, ROHS
