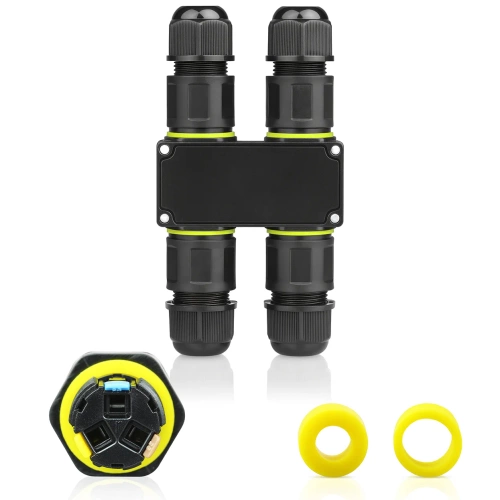

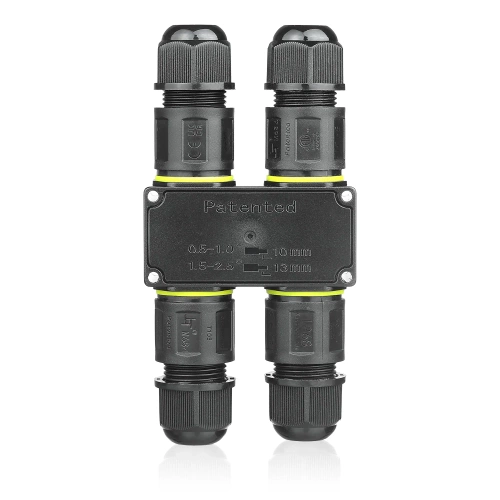

Wasserdichte Kabelmuffe IP68 | selbstklemmender 3-poliger Verbinder 450 V 24 A für Kabel 4–11 mm | M684-H

H-Form • selbstklemmender 3-poliger Anschluss • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 4-8 mm oder Ø 6-11 mm

Hermetische Kabelmuffe IP68 ist eine zuverlässige und vielseitige Lösung zum sicheren Verbinden, Abzweigen und Verlängern von elektrischen Leitungen, wenn hohe Dichtigkeit gefordert ist.

Geeignet für den Einsatz sowohl in oberirdischen als auch unterirdischen Installationen sowie in feuchten Umgebungen. Sie sorgt für eine dauerhafte und stabile Verbindung – auch unter extremen Wetterbedingungen.

Das Verbindungselement findet Anwendung in:

• Industrieinstallationen,
• Energieanlagen,
• Garteninstallationen,
• Außen-LED-Beleuchtungssystemen,
• Wasserpumpen,
• Torautomatisierungen,
• CCTV-Systemen,
• Signaltechnik,
• der maritimen Industrie.

• Schutzart IP68 – garantiert vollständige Wasser- und Staubdichtigkeit, auch bei längerem Untertauchen.
• Kompatibel mit Kabeln unterschiedlicher Durchmesser.
• Gehäuse aus Polyamid PA66 und Polycarbonat, UV-beständig, schlagfest, feuerfest und chemikalienbeständig.
• Großer Temperaturbereich – von -40°C bis +105°C (kurzzeitig bis +120°C).
• Geeignet für Spannungen bis 450 V AC und Ströme bis 24 A.

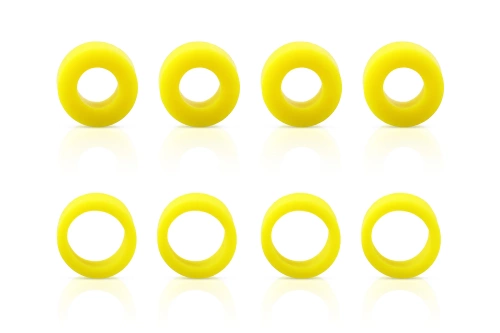

• Integrierte Silikondichtungen und Verschraubungen bieten maximalen Schutz vor Feuchtigkeit, Korrosion und Kondensation.

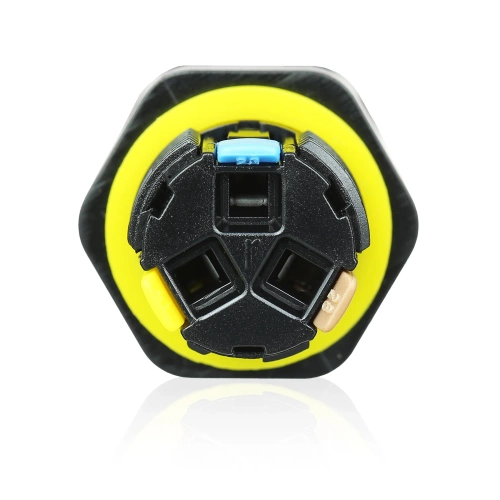

• Selbstklemmender Anschluss – kein Löten erforderlich.

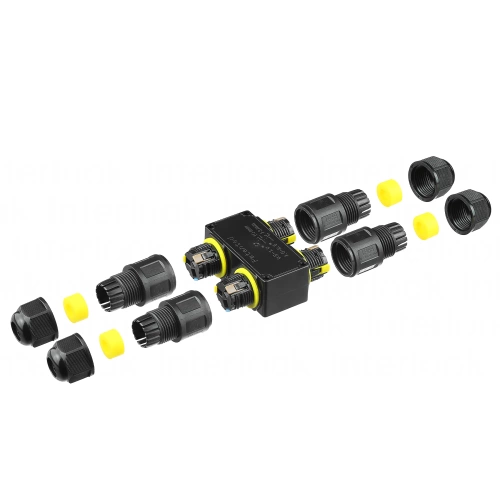

• Konstruktion ermöglicht schnelle Montage und Demontage ohne Spezialwerkzeug.

Anwendung

Die Muffe ist zum Verbinden von Leitungen in folgenden Installationen vorgesehen:

• Garten-, Fassaden- und Straßenbeleuchtung,
• Pumpen, Springbrunnen, Schwimmbädern und Teichen,
• Automatisierungs- und Überwachungssystemen,
• Industriemaschinen und Steuerungen,
• ober- und unterirdischen Anschlüssen im Bauwesen und in der Energieversorgung.

Technische Daten

• Modell: M684-H
• Schutzart: IP68
• Temperaturbereich: T105 -40°C ~ +105°C
• Nennspannung: bis 450 V AC
• Nennstrom: bis 24 A
• Material: PA66 / PC, UV- und feuerbeständig
• Anschlussart: selbstklemmend
• Kabeldurchmesser: 4 - 8 mm oder 6 - 11 mm
• Gehäusefarbe: schwarz / gelbe Dichtungen
• Abmessungen: 12,7 x 6,5 x 2,6 cm
• Zertifikate: ENEC, CE, CB, UKCA, NSW, ETL, ROHS
