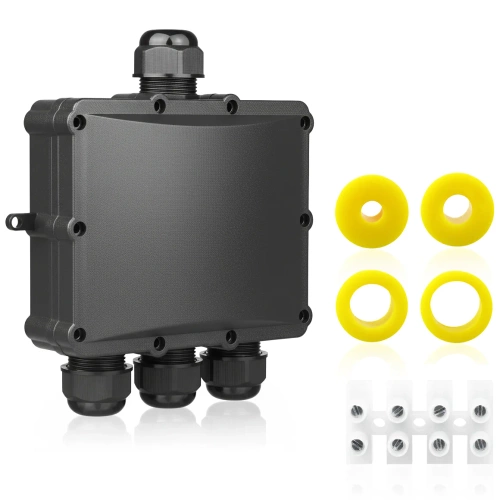

Hermetische Kabeldose IP68 4-polig | Elektrischer Verbinder 450 V 24 A für Kabel 3–6 / 4–8 / 8–12 / 10–14 mm | M686-S

Vierpolige Durchgangsverbinder • 4-poliger Elektroanschlussblock • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 3-6 mm oder Ø 4-8 mm oder Ø 8-12 mm oder Ø 10-14 mm

Hermetisch abgedichtete Kabeldose mit der Schutzart IP68 ist eine universelle und zuverlässige Lösung zum Verbinden, Verteilen und Schützen von Elektrokabeln an Orten, die Feuchtigkeit, Staub und wechselnden Umgebungsbedingungen ausgesetzt sind.

Sie eignet sich für den Einsatz im Außenbereich, unter der Erde und sogar bei zeitweisem Eintauchen ins Wasser. Die Dose gewährleistet einen langfristigen Schutz der Verbindungen in Haus-, Garten- und Industrieinstallationen.

Der Verbinder wird verwendet in:

• Industrieanlagen,
• Energieversorgung,
• Garteninstallationen,
• LED-Außenbeleuchtungssystemen,
• Wasserpumpen,
• Torantrieben,
• CCTV-Systemen,
• Signaltechnik,
• der maritimen Industrie.

• Schutzart IP68 – vollständiger Schutz gegen Wasser, Staub und Verschmutzungen; die Dose bleibt auch bei langem Untertauchen dicht.
• Hochwertige Materialien: Gehäuse aus Polycarbonat (PC) oder Polyamid PA66, beständig gegen UV, Stöße, Flammen und Chemikalien.
• Schwerentflammbarkeit nach UL94 V2 sowie Schutz gegen Sonnenstrahlung und Materialalterung.
• Arbeitstemperaturbereich von -40°C bis +105°C.
• Geeignet für Spannungen bis 450 V AC und Ströme bis 24 A.

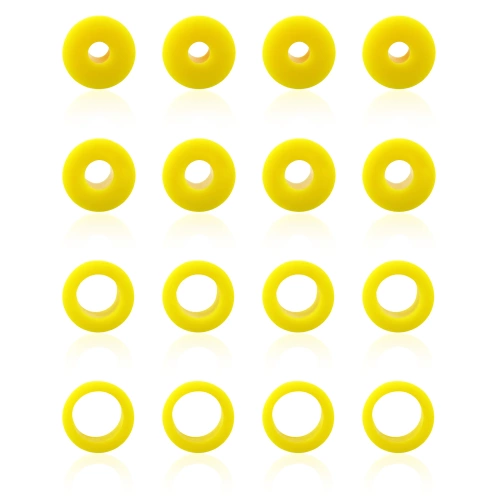

• Austauschbare Verschraubungen und Sets aus Gummidichtungsringen für verschiedene Kabeldurchmesser.
• Erhöhter Innenraum durch externe Befestigungen und eine sorgfältig gestaltete Gehäusegeometrie.
• Einfache und schnelle Montage ohne Spezialwerkzeug – ein Schraubendreher genügt.

Anwendung

Hermetisch abgedichtete IP68-Dosen sind vorgesehen für:

• Beleuchtungsinstallationen (Garten-, Fassaden-, Straßen- und Parkbeleuchtung),
• Torantriebe und Sicherheitssysteme,
• Verbindungen von Stromkabeln für Pumpen, Sensoren und Gartengeräte,
• CCTV-Systeme, Leuchtreklamen und LED-Tafeln,
• Energieverteilung in Industrieanlagen und bei Außenanschlüssen.

Technische Daten

• Modell: M686-S
• Schutzart: IP68
• Gehäusematerial: PA66 / PC, UV- und flammhemmend
• Entflammbarkeitsklasse: UL94 V2
• Kabeldurchmesser: 3 - 6 mm, 4 – 8 mm, 8 - 12 mm oder 10 - 14 mm
• Betriebstemperatur: -40°C bis +105°C
• Nennspannung: bis 450 V AC
• Nennstrom: bis 24 A
• Farbe: schwarz

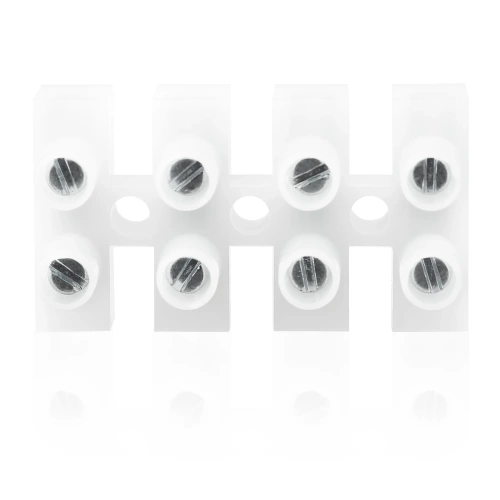

• Anschlussart: Schraubklemmen
• Anzahl der Anschlussleiter: 4
• Innenmaße der Dose: 11,1 x 9,1 cm
• Zertifikate: ENEC, CE, UKCA, ETL, NSW, ROHS
